大牵引力
牵引力范围 25-100 吨，适用于重管束与结垢工况。
核心特点
面向重载停工检修场景设计，兼顾安全与效率。
安全且灵活的操作
液压夹持与远程控制方案，提升安全性与操作便利性。
结构坚固

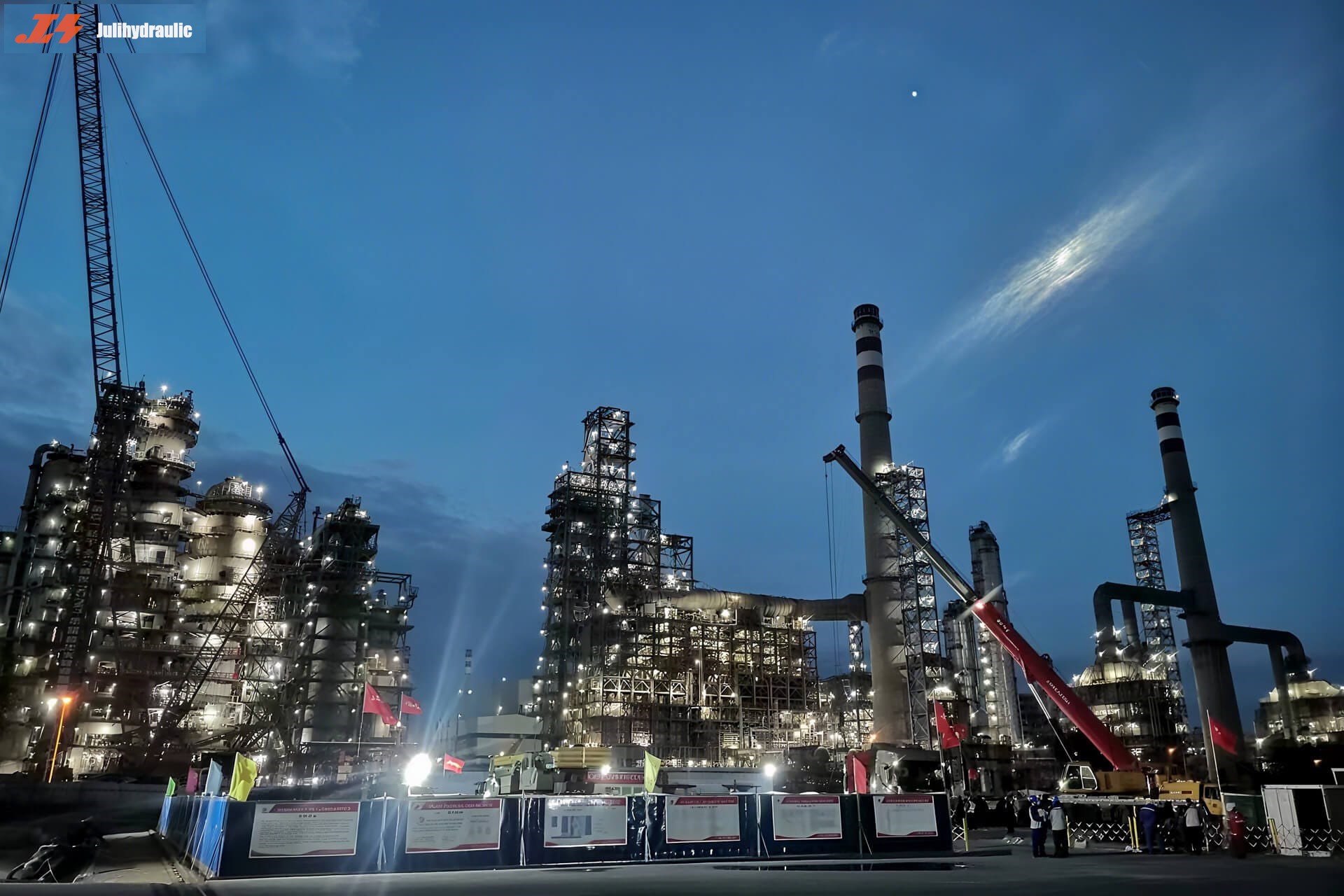

钢结构强度高，方案成熟，适用于炼化装置与电厂检修工况。
柴油管束抽装机型号与技术参数
支持定制化设计。最大管束长度可达 15 米，并可按需求提供更高牵引力。
| 项目 / 型号 | QW25-6 | QW35-8 | QW45-9 | QW65-12 | QW85-12 | QW105-12 |
|---|---|---|---|---|---|---|
| 最大牵引力（吨） | 25 | 35 | 45 | 65 | 85 | 105 |
| 最大载荷（吨） | 25 | 35 | 45 | 65 | 85 | 105 |
| 最大管束直径（mm） | 1400 | 1600 | 2000 | 2400 | 2600 | 3000 |
| 最大管束长度（mm） | 6000 | 8000 | 9000 | 12000 | 12000 | 12000 |
| 发动机 | CUMMINS: QSF2.8 t3TC71 | CUMMINS: QSF2.8 t3TC71 | CUMMINS: QSF2.8 t3TC71 | CUMMINS: QSF2.8 t3TC71 | CUMMINS: QSF2.8 t3TC71 | CUMMINS: QSF2.8 t3TC71 |
| 气缸数 | 4 | 4 | 4 | 4 | 4 | 4 |
| 转速（RPM） | 2,200 | 2,200 | 2,200 | 2,200 | 2,200 | 2,200 |
| 功率 | 53kW | 53kW | 53kW | 53kW | 53kW | 53kW |
牵引力测试与验证
为确保设备安全性与可靠性，我们进行了现场全载牵引力测试。
测试机型： 65 吨柴油管束抽装机（QW65 系列）
测试载荷： 模拟管束重量最高 70 吨
连续牵引测试时长： 30 分钟
结果： 结构无变形，液压温度正常，压力稳定且无泄漏。
测试结果表明实际牵引能力满足并超过额定值，为现场作业提供安全裕度。
